Cách lắp camera 360 cho ô tô nếu làm đúng sẽ hỗ trợ quan sát tốt hơn, đỗ xe thuận tiện hơn. Tuy nhiên, hiệu quả không chỉ phụ thuộc vào thiết bị mà còn nằm ở vị trí đặt mắt camera, cách đi dây và quá trình cài đặt, căn chỉnh sau khi lắp.
Các bước lắp camera 360 cho ô tô
Trước khi thi công, kỹ thuật viên cần xác định vị trí hộp điều khiển, vị trí đặt camera và phương án kết nối với màn hình. Việc này giúp hạn chế tháo dỡ không cần thiết và tránh ảnh hưởng đến hệ thống điện nguyên bản.

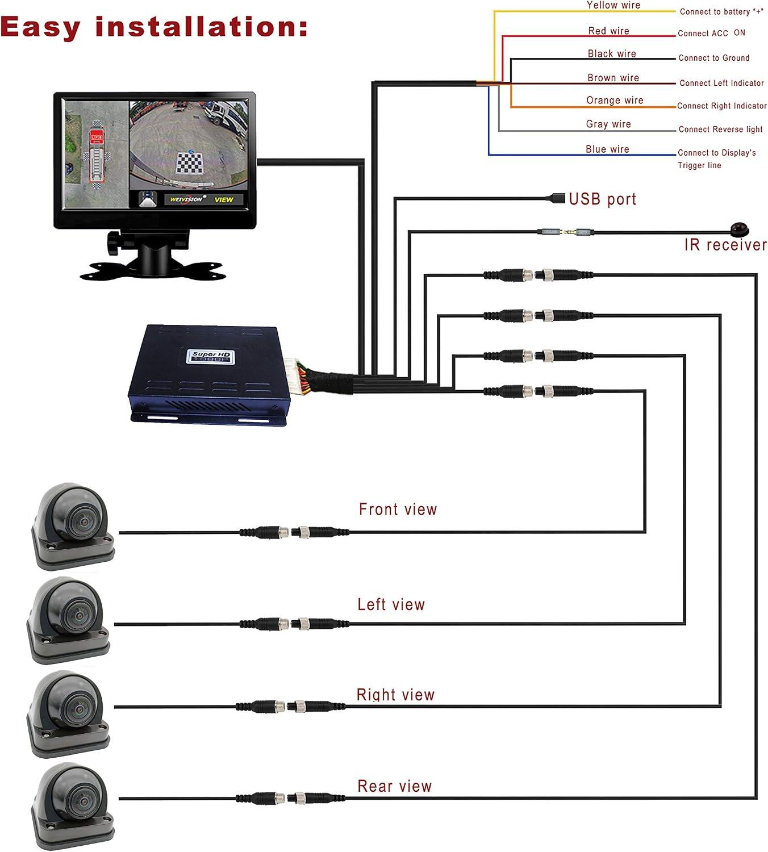

Bước 1: Xác định vị trí hộp điều khiển trung tâm
Hộp điều khiển tiếp nhận hình ảnh từ 4 mắt camera, xử lý và đưa dữ liệu lên màn hình. Tùy từng dòng xe, hộp có thể đặt dưới taplo, trong hộc găng tay, phía sau màn hình hoặc dưới ghế phụ. Vị trí đặt cần khô ráo, tránh nguồn nhiệt và thuận tiện cho việc đi dây từ phía trước, phía sau và hai bên xe. Đồng thời nên để khoảng trống phù hợp để kỹ thuật viên có thể kiểm tra hoặc bảo dưỡng khi cần.
Nếu xe đang sử dụng màn hình zin, cần kiểm tra sơ đồ kết nối trước khi thi công. Với màn hình Android hoặc màn hình tích hợp theo xe, phương án đấu tín hiệu cũng cần được xác định rõ để hạn chế nhiễu hoặc phát sinh lỗi.
Bước 2: Lắp mắt camera phía trước
Camera trước thường được đặt ở trung tâm đầu xe, gần logo hoặc lưới tản nhiệt. Vị trí cân đối giúp hình ảnh dễ căn chỉnh và hạn chế tình trạng thân xe bị lệch khi hiển thị góc nhìn toàn cảnh. Camera không nên đặt quá thấp vì dễ tiếp xúc với nước, bùn đất và đá văng. Tuy nhiên, vị trí cũng phải đủ thấp để quan sát được khu vực gần đầu xe khi tiến vào không gian hẹp.
Dây camera cần được cố định gọn theo đường đi dây phù hợp. Nếu phải đưa dây qua vách lửa vào khoang lái, cần xử lý kín gioăng để tránh nước và tiếng ồn lọt vào.

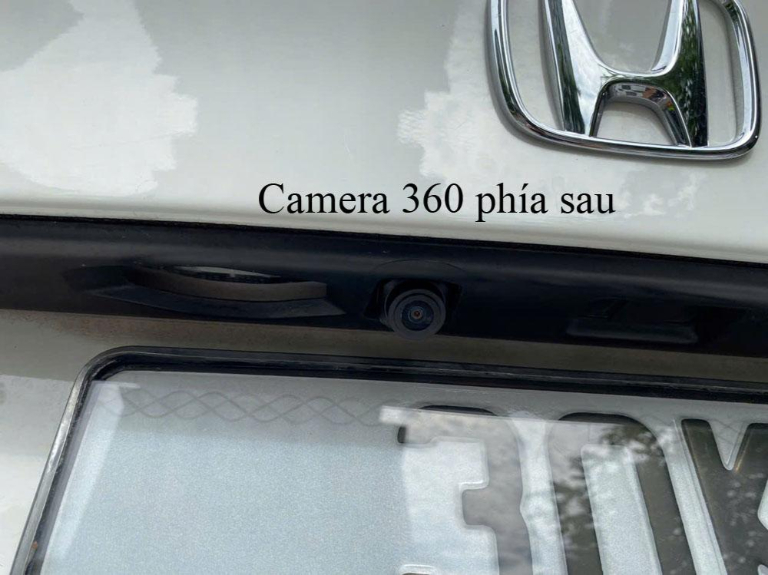

Bước 3: Lắp mắt camera phía sau
Camera sau thường được đặt gần logo, tay mở cốp hoặc phía trên biển số. Vị trí này giúp bao quát phần đuôi xe và thuận lợi khi lùi vào chuồng hoặc căn khoảng cách với vật cản. Camera không được che đèn biển số hoặc ảnh hưởng đến cơ cấu đóng mở cốp. Nếu xe đã có camera lùi nguyên bản, cần kiểm tra khả năng tích hợp trước khi quyết định giữ lại hay thay thế.
Dây từ phía sau thường được đi dọc theo nẹp nhựa và gầm thảm. Cần cố định dây chắc chắn, tránh mép kim loại, bản lề, cơ cấu ghế và khu vực có túi khí.
Bước 4: Lắp hai mắt camera bên hông
Hai camera bên thường được đặt dưới đáy gương chiếu hậu để quan sát bánh xe và phần thân xe hai bên. Đây cũng là vị trí quan trọng khi sử dụng camera căn lề phải ô tô. Khu vực gương thường có các hệ thống như chỉnh điện, sấy gương hoặc xi nhan tích hợp nên quá trình tháo lắp cần được thực hiện cẩn thận.
Camera 360 ô tô phải được cố định chắc, xử lý kín và có góc nhìn đủ rộng để hai bên hình ảnh ghép liền mạch. Sau khi lắp, nên kiểm tra hình ảnh sát bánh và mép thân xe để đảm bảo góc quay đáp ứng đúng nhu cầu sử dụng.

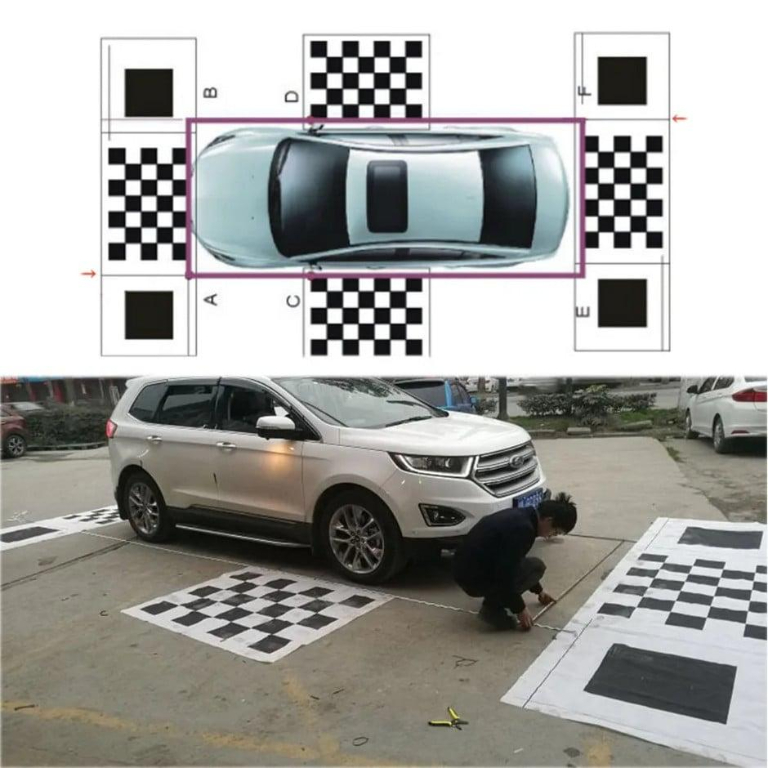

Bước 5: Cài đặt và calibrate camera 360
Đây là bước quyết định độ chính xác của hình ảnh toàn cảnh. Kỹ thuật viên thường sử dụng thảm calibrate hoặc hệ thống đánh dấu chuyên dụng đặt quanh xe để phần mềm xác định vị trí và góc nhìn của từng camera. Nguyên lí camera 360 ô tô là ghép hình ảnh từ nhiều camera góc rộng thành góc nhìn giả lập từ trên xuống. Nếu một mắt bị lệch vị trí, sai góc hoặc không cân đối, hình ảnh tổng thể có thể bị méo, đường căn bánh lệch hoặc khoảng cách hiển thị không sát với thực tế.
Với chủ xe đang tìm Camera 360 ô tô có khả năng quan sát toàn cảnh và hỗ trợ ghi hình, camera 360 SetCar được thiết kế để tích hợp theo từng dòng xe, hỗ trợ hiển thị hình ảnh quanh xe cùng các tính năng như vạch đánh lái và căn khoảng cách. SetCar trực tiếp cung cấp và lắp đặt, ưu tiên phương án Plug & Play, giữ hệ thống điện zin và thực hiện căn chỉnh 4 mắt sau khi hoàn thiện để đảm bảo hình ảnh hiển thị chính xác.
Nếu hệ thống có tích hợp camera hành trình ô tô, có thể thiết lập thêm chế độ ghi hình tùy cấu hình. Khi đó cần kiểm tra dung lượng bộ nhớ và chế độ ghi vòng lặp để đảm bảo video được lưu ổn định.
Các hạng mục cần kiểm tra sau khi lắp
Sau khi hoàn thiện, chủ xe nên kiểm tra từng chức năng trước khi nhận xe. Việc này giúp phát hiện sớm lỗi kết nối, nguồn điện hoặc hình ảnh.
- Thử lần lượt camera trước, sau, trái và phải, kiểm tra tình trạng nhiễu, mất tín hiệu hoặc lệch màu.

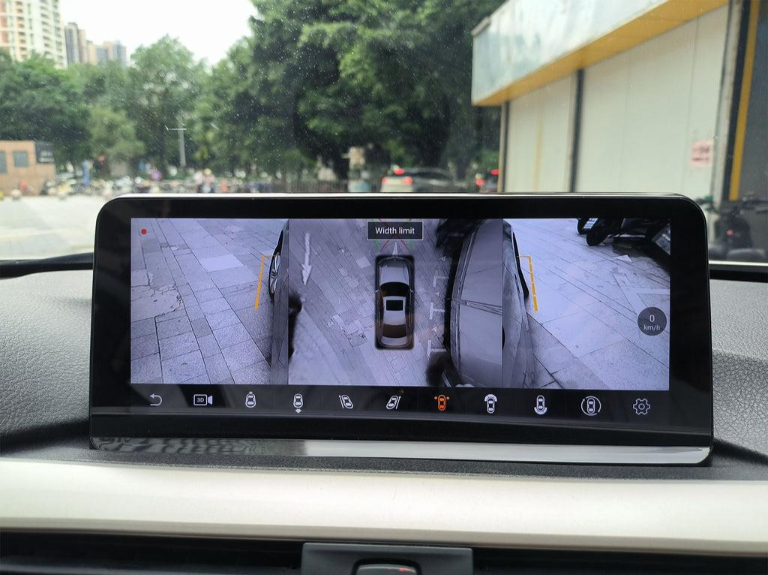

- Kiểm tra hình ảnh toàn cảnh, đường căn bánh và khoảng cách hiển thị so với vị trí thực tế.
- Bật xi nhan, vào số R, tiến lùi chậm và chuyển đổi các góc nhìn để kiểm tra khả năng chuyển cảnh.
- Kiểm tra vị trí dây, các điểm cố định camera và khả năng chống nước ở những vị trí bên ngoài.
Sau đó, nên chạy thử trong bãi xe rộng để làm quen với cách hiển thị. Camera chỉ đóng vai trò hỗ trợ, không thay thế hoàn toàn gương chiếu hậu và việc quan sát trực tiếp.

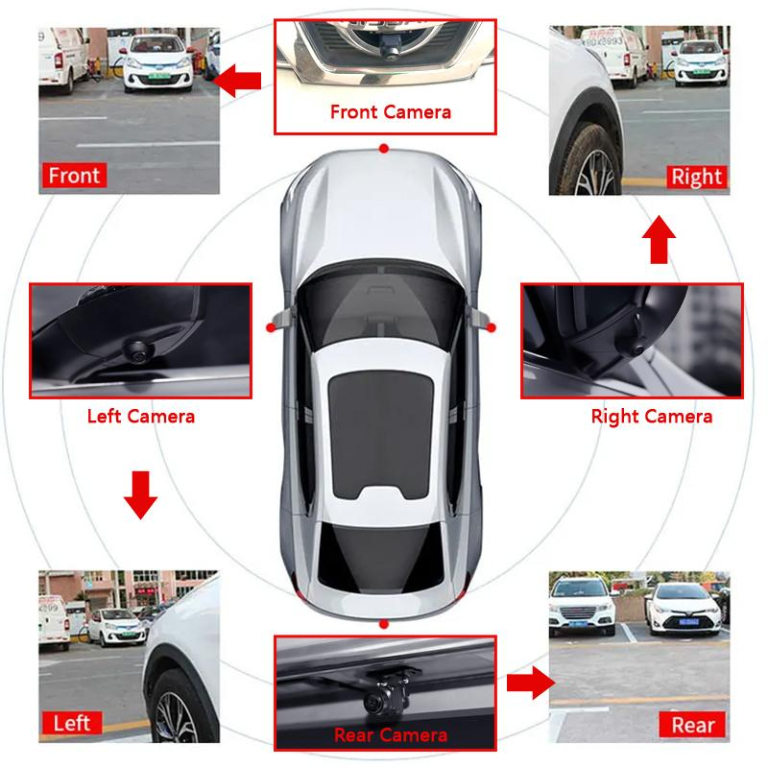

Vị trí 4 mắt camera 360 trên ô tô cần lắp ở đâu?
Vị trí 4 mắt ảnh hưởng trực tiếp đến khả năng ghép hình và độ chính xác của hệ thống. Các camera cần được bố trí cân đối quanh xe, vừa đảm bảo góc nhìn vừa hạn chế va quệt và ảnh hưởng đến ngoại thất.
| Vị trí | Điểm hay dùng | Lưu ý chính |
| Camera trước | Logo, lưới tản nhiệt | Cân tâm, chống nước |
| Camera sau | Logo, tay mở cốp, trên biển số | Không che đèn biển |
| Camera bên trái | Đáy gương trái | Chống rung, chống nước |
| Camera bên phải | Đáy gương phải | Nhìn rõ bánh và mép lề |
Camera trước nên nằm gần trục giữa xe để hình ảnh dễ căn chỉnh. Không nên đặt quá thấp vì dễ bám bẩn hoặc bị nước, đá văng làm ảnh hưởng chất lượng hình ảnh. Camera sau cần đặt ở vị trí đủ cao để quan sát phần đuôi nhưng không vướng đèn biển số hoặc cơ cấu cốp. Với xe đã có camera lùi, cần xác định trước phương án tích hợp để tránh sử dụng đồng thời hai nguồn tín hiệu không cần thiết.
Hai camera bên thường được ưu tiên lắp dưới gương chiếu hậu. Vị trí này giúp nhìn rõ bánh xe và mép thân, phù hợp với nhu cầu căn lề. Tuy nhiên, phần gương có nhiều linh kiện điện nên việc khoan, tháo ốp và đi dây phải được thực hiện cẩn thận.
Trước khi quyết định có nên lắp camera 360 cho xe hơi hay không, chủ xe nên cân nhắc tần suất đi hầm, đường hẹp, nhu cầu căn lề và khả năng ghi hình.
Dù chọn hệ thống nào, vẫn nên trao đổi rõ với kỹ thuật về vị trí gắn camera, phương án đi dây, cách kết nối màn hình và những chi tiết cần tháo khi thi công. Điều này giúp hạn chế can thiệp không cần thiết và đảm bảo hệ thống hoạt động ổn định sau khi lắp.
Cách lắp camera 360 cho ô tô chỉ thực sự hiệu quả khi 4 mắt camera được bố trí đúng, đường dây được xử lý an toàn và hình ảnh được calibrate chính xác. Vì vậy, bên cạnh thiết bị, chất lượng thi công và căn chỉnh cũng là hai yếu tố cần được kiểm tra kỹ trước khi nhận xe.
