Cách lắp camera lùi cho xe ô tô nếu làm đúng sẽ giúp quan sát phía sau thuận tiện hơn khi lùi xe. Bài viết tập trung vào cách chọn vị trí, đi dây, đấu điện và xử lý những lỗi thường gặp khi lắp camera.
Dụng cụ cần chuẩn bị trước khi lắp
Trước khi tìm hiểu cách lắp camera lùi ô tô, cần chuẩn bị đầy đủ dụng cụ để tránh tháo lắp nhiều lần, làm gãy nhựa hoặc trầy sơn xe. Một bộ camera lùi thường gồm mắt camera, dây tín hiệu, dây nguồn và có thể có dây kích vạch hoặc jack chuyển. Trước khi lắp, cần kiểm tra cổng camera trên màn hình như AV In, Rear In hoặc CAM In và xác định chuẩn kết nối phù hợp với xe.
Với xe dùng gương chiếu hậu tích hợp màn hình hoặc gương điện tử SetCar, đường dây và vị trí cố định camera sẽ khác so với hệ thống đưa hình ảnh lên màn hình trung tâm. Người lắp nên xem trước sơ đồ kết nối của thiết bị để tránh đấu nhầm.
Cách lắp camera lùi cho xe ô tô theo từng bước
Nội dung này phù hợp với người có kiến thức cơ bản về nguồn dương, mass, cầu chì và cách đo điện. Trường hợp không chắc về hệ thống điện, nên để gara thực hiện nhằm hạn chế nguy cơ chập cháy hoặc phát sinh lỗi điện tử.
Bước 1: Chọn và lắp đặt vị trí camera

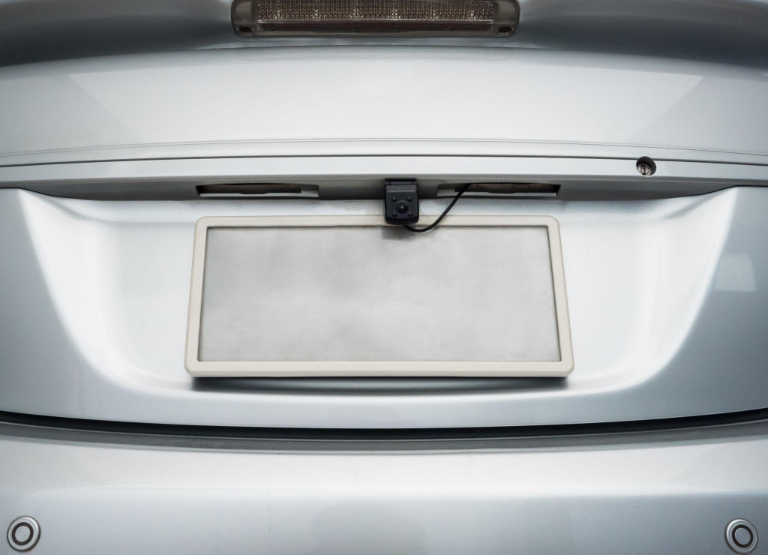

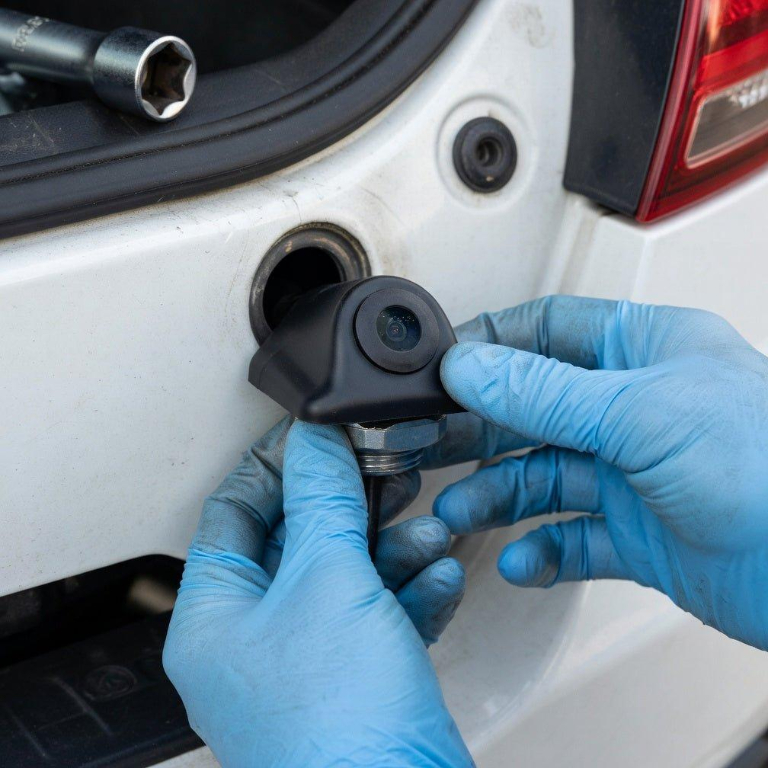

Vị trí gắn camera lùi cho xe hơi cần có góc nhìn đủ rộng, đồng thời hạn chế nước, bụi và va quệt. Một số vị trí phổ biến gồm phía trên biển số, khu vực tay nắm cốp hoặc phần ốp sau. Camera nên được đặt gần trục giữa xe và cố định chắc để hình ảnh không bị nghiêng. Với loại khoan lỗ, cần chọn đúng kích thước mũi khoan và xử lý kín phần tiếp xúc để hạn chế nước lọt vào thân xe.
Sau khi cố định, dây camera cần được uốn nhẹ, tránh gập mạnh hoặc kéo căng. Góc quay cũng nên được kiểm tra trước khi hoàn thiện để hình ảnh bao quát đủ khu vực phía sau.
Bước 2: Đi dây tín hiệu và dây nguồn
Từ camera, dây tín hiệu được đưa vào khoang cốp rồi chạy theo nẹp nội thất đến màn hình trung tâm hoặc khu vực gương hiển thị. Dây nên được đi kín bên trong nẹp thay vì để lộ, tránh bị cọ sát, kẹp hoặc phát ra tiếng động khi xe di chuyển. Khi đưa dây từ cốp vào cabin, nên tận dụng gioăng cao su nguyên bản để hạn chế nước lọt vào. Các đoạn dây cần được cố định vừa đủ, không bó quá chặt vào dây điện zin.
Dây tín hiệu cũng nên tránh đi sát các đường nguồn công suất lớn để hạn chế nhiễu hình. Sau khi đi dây xong, cần kiểm tra những vị trí có thể bị kẹp khi đóng mở cốp.
Bước 3: Đấu nối nguồn điện đèn lùi
Cách đấu camera lùi ô tô phổ biến là lấy nguồn từ đèn lùi. Khi xe vào số R, đèn lùi sáng và camera được cấp điện, đồng thời màn hình nhận tín hiệu để chuyển sang hình ảnh phía sau. Không nên xác định dây đèn lùi chỉ dựa vào màu dây vì mỗi dòng xe có thể sử dụng quy chuẩn khác nhau. Nên dùng đồng hồ đo để tìm dây có điện áp xuất hiện khi xe vào số R.

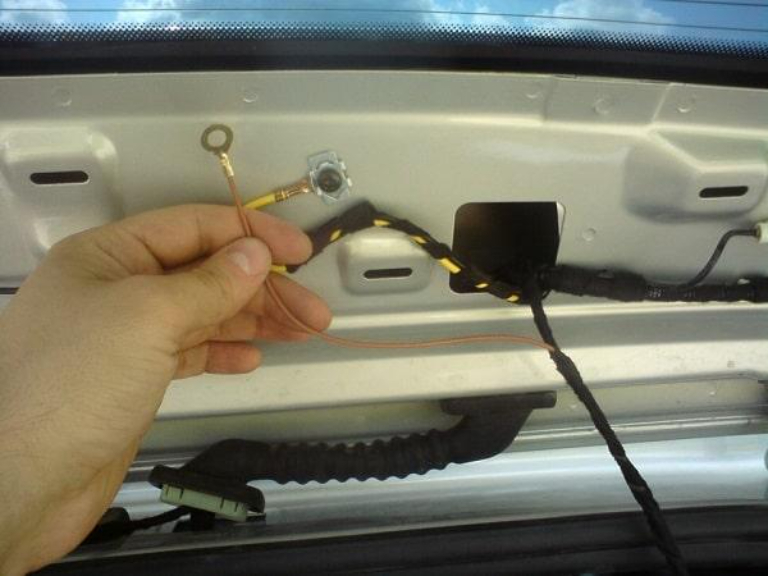

Dây dương của camera nối với nguồn đèn lùi, còn dây mass nối vào điểm mass chắc chắn trên xe. Các mối nối cần được xử lý kín bằng đầu cos, co nhiệt hoặc phương pháp phù hợp để hạn chế oxy hóa và mất tiếp xúc.
Camera có thêm dây kích vạch hoặc dây chuyển chế độ cần được đấu theo đúng hướng dẫn của nhà sản xuất. Với hệ thống camera 360 ô tô có module điều khiển riêng, sơ đồ kết nối sẽ khác camera lùi độc lập.
Bước 4: Kết nối với màn hình và kiểm tra
Dây tín hiệu được kết nối với cổng Rear In, CAM In hoặc cổng tương ứng trên màn hình camera lùi ô tô. Với hệ thống hiển thị trên gương, dây cần được đi gọn lên khu vực gương và cố định chắc để không ảnh hưởng đến phần nội thất.

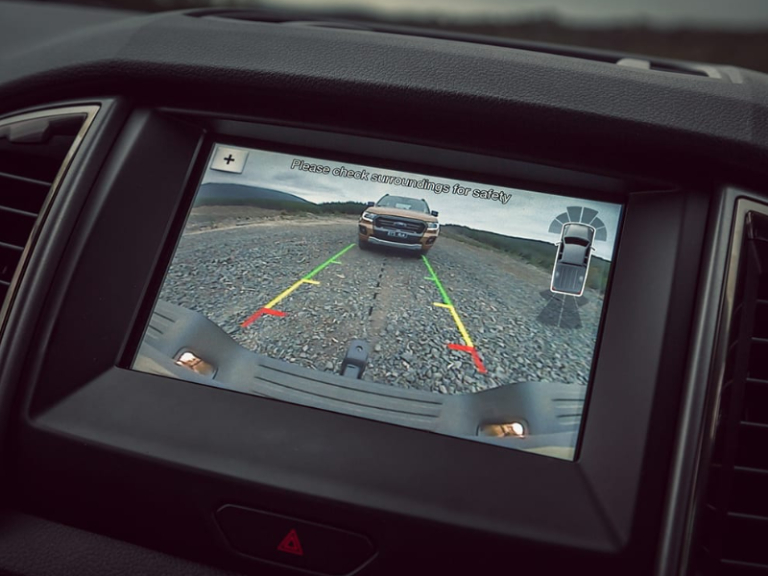

Sau khi hoàn thiện, bật khóa điện và vào số R để kiểm tra hình ảnh. Cần quan sát camera lùi bằng độ nét, màu sắc, độ trễ, chiều trái phải và khả năng tự chuyển màn hình. Camera hiển thị ngược có thể được chỉnh bằng menu Mirror/Normal hoặc dây đảo hình tùy thiết bị. Cuối cùng, nên đặt xe ở khu vực rộng, sử dụng vạch nền hoặc vật mốc phía sau để căn góc camera. Khi hình ảnh phù hợp, cố định lại dây và lắp các nẹp, ốp đã tháo.
Những lỗi thường gặp khi tự lắp camera lùi ô tô
Sau khi lắp đặt, camera lùi có thể phát sinh lỗi do nguồn điện, tín hiệu, màn hình hoặc đường dây. Các tình trạng thường gặp gồm:
- Vào số R nhưng camera không lên hình.
- Hình ảnh bị nhiễu, sọc hoặc chập chờn.
- Camera lùi xe ô tô bị mất vạch khoảng cách
- Hình ảnh bị ngược hoặc góc quan sát lệch.
- Dây camera bị kẹp, căng hoặc lỏng.
- Camera hoạt động không ổn định sau thời gian sử dụng.
- Hình ảnh bị trễ khi xe đang lùi.

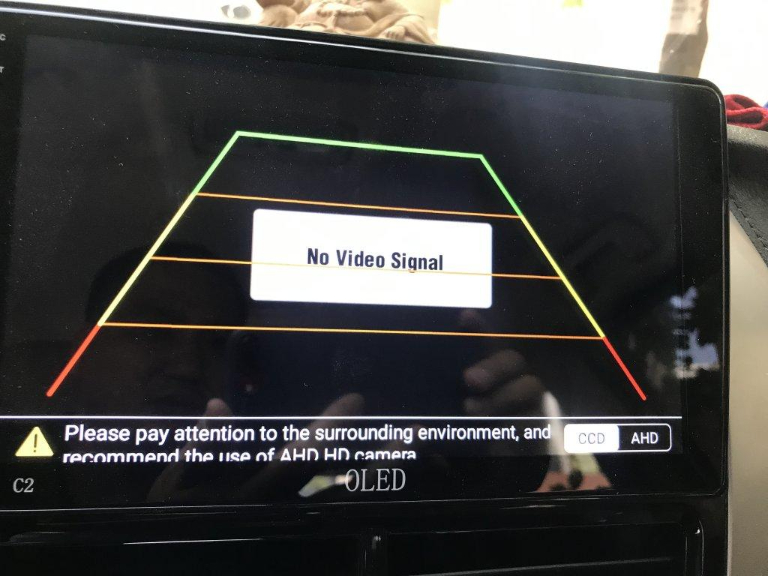

Vào số R nhưng không có hình thường liên quan đến nguồn cấp, dây kích số lùi hoặc mối nối tại cụm đèn lùi. Trước tiên nên kiểm tra điện áp tại camera, sau đó rà lại dây kích và các điểm đấu nối. Không nên đoán dây theo màu vì sơ đồ điện có thể khác nhau giữa từng dòng xe.

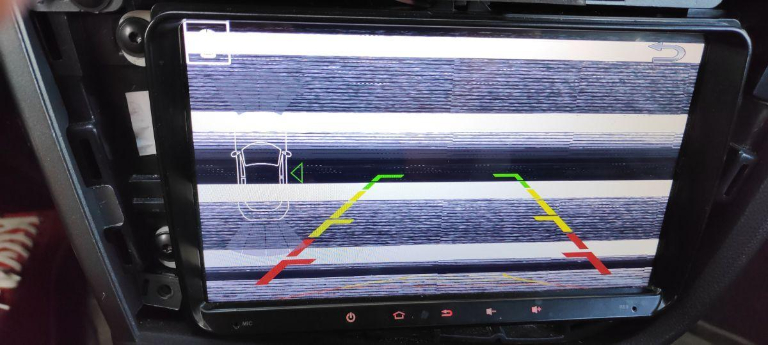

Hình ảnh nhiễu, sọc hoặc chập chờn thường xuất phát từ dây tín hiệu, jack kết nối hoặc điểm mass không ổn định. Dây AV đi sát nguồn điện công suất lớn cũng dễ gây nhiễu khi xe nổ máy. Có thể kiểm tra lại jack, siết chắc điểm mass và bố trí tách đường tín hiệu khỏi các bó dây nguồn lớn.
Mất vạch khoảng cách có thể do camera và màn hình sử dụng cách tạo vạch khác nhau, đấu sai dây kích hoặc cài sai cấu hình. Với một số hệ thống, vạch được xử lý trực tiếp trên camera, trong khi màn hình lại đảm nhiệm chức năng này. Trường hợp vạch bị lệch còn có thể liên quan đến góc lắp, cần căn lại theo vị trí thực tế của xe.
Hình ảnh bị ngược hoặc góc nhìn không cân thường xuất hiện khi camera được lắp sai hướng hoặc chưa thiết lập đúng chế độ hiển thị. Có thể kiểm tra tùy chọn Mirror/Normal trên màn hình rồi chỉnh lại vị trí mắt camera. Góc chuẩn nên bao quát được phần cản sau, khu vực ngay phía sau và một phần hai bên đuôi xe.
Dây bị kẹp hoặc căng tại bản lề cốp có thể gây đứt ngầm, mất tín hiệu sau một thời gian sử dụng. Khi hoàn thiện, nên đóng mở cốp vài lần để kiểm tra dây không bị ép, gập quá mức hoặc kéo căng. Các đoạn dây đi qua vị trí chuyển động cũng cần có độ dư vừa đủ và được cố định gọn.
Camera chập chờn sau thời gian sử dụng thường liên quan đến jack oxy hóa, mối nối lỏng hoặc nước xâm nhập. Camera nằm ngoài xe phải chịu mưa, bụi và nhiệt độ cao nên cần kiểm tra phần vỏ, đầu nối và đường dây sau những lần rửa xe, đi mưa lớn hoặc va chạm phía sau.
Hình ảnh bị trễ có thể do màn hình, bộ xử lý hoặc module chuyển đổi tín hiệu. Độ trễ khiến hình ảnh trên màn hình cập nhật chậm hơn chuyển động thực tế của xe, dễ gây sai lệch khi căn khoảng cách. Khi phát hiện hiện tượng này, nên giảm tốc độ lùi và kiểm tra lại khả năng tương thích giữa camera, màn hình và các thiết bị trung gian.
Cách lắp camera lùi cho xe ô tô nếu nắm được đường điện, đi dây gọn và kiểm tra kỹ thì rất hữu ích, còn nếu thấy “mù” phần điện thì nên ra gara để tránh rủi ro chập cháy. Nếu còn băn khoăn về vị trí gắn, kết nối với màn hình hay hiện tượng mất vạch, bạn nên trao đổi thẳng với thợ hoặc người có kinh nghiệm trước khi quyết định tự lắp.
