Lắp camera trước cho xe ô tô giúp người lái nhìn rõ đầu xe, đậu xe sát mà không sợ cạ cản, nhưng cần lắp đúng kỹ thuật để hình ảnh rõ, không lỗi điện, không vướng đăng kiểm.
Các bước lắp camera trước cho ô tô
Lắp camera trước ô tô đúng kỹ thuật sẽ giúp hình ảnh ổn định, góc quan sát phù hợp và hạn chế lỗi trong quá trình sử dụng. Quy trình có thể thực hiện theo 5 bước chính dưới đây.
Bước 1: Chọn vị trí và cố định camera
Trước tiên cần xác định vị trí trên đầu xe như khu vực logo, giữa cản trước hoặc gần biển số. Camera nên nằm gần trục giữa để hình ảnh cân đối, đồng thời có góc nhìn đủ rộng để quan sát mép cản và mặt đường phía trước. Không nên đặt tại vị trí thường xuyên bị nước, bùn đất hoặc đá văng trực tiếp.
Trước khi khoan hoặc bắt vít, cần kiểm tra khoảng trống phía sau để tránh ảnh hưởng đến két nước, thanh giằng, dây điện hoặc các chi tiết khác. Sau đó căn mắt camera thẳng theo trục dọc xe. Nếu xe đã lắp camera chiếu hậu xe hơi, cần kiểm tra khoảng cách và vị trí giữa các thiết bị để tránh che khuất góc quan sát.
Bước 2: Đi dây tín hiệu từ đầu xe vào cabin
Sau khi cố định camera, dây tín hiệu được đưa qua khoang máy rồi chạy về khu vực màn hình theo đường dây có sẵn của xe. Những đoạn gần quạt két nước, dây curoa, puly hoặc nguồn nhiệt cần được tránh xa và cố định chắc để không bị cọ sát hoặc đứt trong quá trình vận hành. Khi đưa dây qua vách lửa vào cabin, nên tận dụng gioăng cao su nguyên bản thay vì tự tạo thêm lỗ trên thân xe.
Bước 3: Đấu nguồn và kết nối với màn hình
Nguồn cấp cho camera thường lấy từ ACC hoặc đường điện được quy định trong sơ đồ của từng thiết bị. Không nên đấu vào dây bất kỳ chỉ dựa trên màu sắc vì cách bố trí điện có thể khác nhau giữa các dòng xe. Các mối nối cần được xử lý chắc chắn, cách điện tốt để hạn chế chập hoặc mất tiếp xúc.
Với hệ thống camera 360 ô tô, camera trước thường kết nối thông qua bộ điều khiển trung tâm nên cần thực hiện đúng sơ đồ. Sau khi cấp nguồn, dây tín hiệu được nối với màn hình trung tâm, màn hình rời hoặc gương điện tử có hỗ trợ camera trước.
Bước 4: Cài đặt chế độ hiển thị và căn góc quay
Khi camera đã lên hình, tiến hành thiết lập cách kích hoạt theo nhu cầu như nút bấm, tốc độ thấp hoặc thao tác điều khiển phù hợp. Nên chọn phương án dễ sử dụng để người lái không phải thực hiện nhiều bước khi đang điều khiển xe.
Tiếp theo, đỗ xe tại khu vực rộng và dùng vật mốc hoặc vạch nền phía trước để căn góc. Khung hình cần nhìn rõ mép cản nhưng vẫn bao quát được mặt đường. Góc quá chúc xuống sẽ hạn chế tầm nhìn xa, trong khi góc quá ngửa dễ bỏ sót vật thấp sát đầu xe.
Bước 5: Kiểm tra toàn bộ hệ thống và hoàn thiện
Cuối cùng cần kiểm tra camera trong nhiều trạng thái như khi xe đứng yên, di chuyển chậm, đánh lái sang hai bên và chuyển đổi giữa camera trước với các nguồn hình khác. Xe đã trang bị camera hành trình ô tô, cần kiểm tra khả năng phối hợp giữa các thiết bị để hình ảnh hiển thị ổn định và không gây nhiễu tín hiệu.
Sau khi hoàn thiện, cần kiểm tra khả năng chuyển đổi giữa camera trước và camera lùi để hình ảnh không bị mất tín hiệu hoặc hiển thị chậm khi thao tác. Kiểm tra thêm những vị trí có nguy cơ cấn dây, rung hoặc kéo căng khi xe vận hành để hệ thống hoạt động ổn định và gọn gàng về lâu dài.
Các vị trí gắn camera đầu xe ô tô phổ biến
Việc chọn vị trí gắn camera gắn đầu xe ô tô ảnh hưởng trực tiếp tới tầm nhìn, độ bền, thẩm mỹ và cả khả năng bị yêu cầu chỉnh sửa khi đi đăng kiểm. Chọn đúng, hình rõ và ít hư; chọn sai, dễ bị nước, bùn, rung và hình méo. Bảng dưới là các vị trí thường gặp và một vài điểm cần cân nhắc:
| Vị trí gắn camera trước ô tô | Ưu điểm chính | Lưu ý khi lắp |

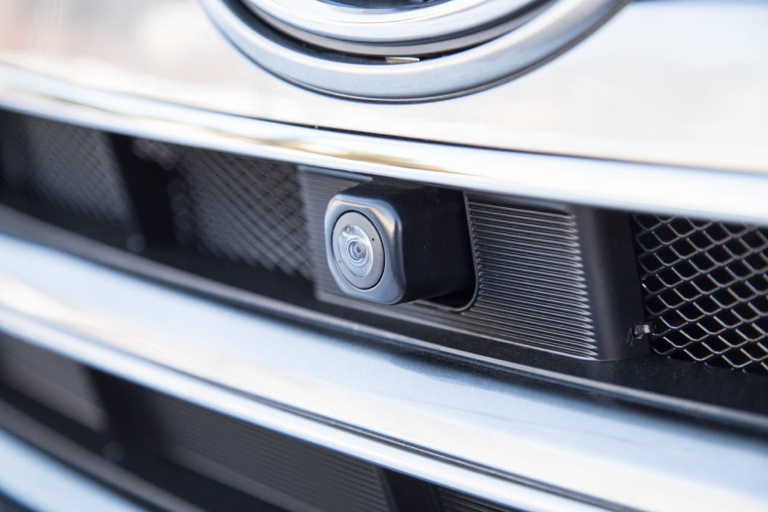

| Trong logo mặt ca‑lăng (hoặc ngay phía dưới logo) | Tầm nhìn cân đối, thẩm mỹ, nhìn thẳng trục xe | Cần kiểm tra phía sau logo có đủ không gian; tránh che lá tản nhiệt; lắp kín để hạn chế nước mưa |
| Mép dưới ca‑lăng / giữa cản trước | Dễ canh mép cản, quan sát vật thấp sát đầu xe tốt | Vị trí thấp dễ bám bùn, nước; cần chống nước tốt, kiểm tra khoảng cách với mặt đường khi xe chở nặng |

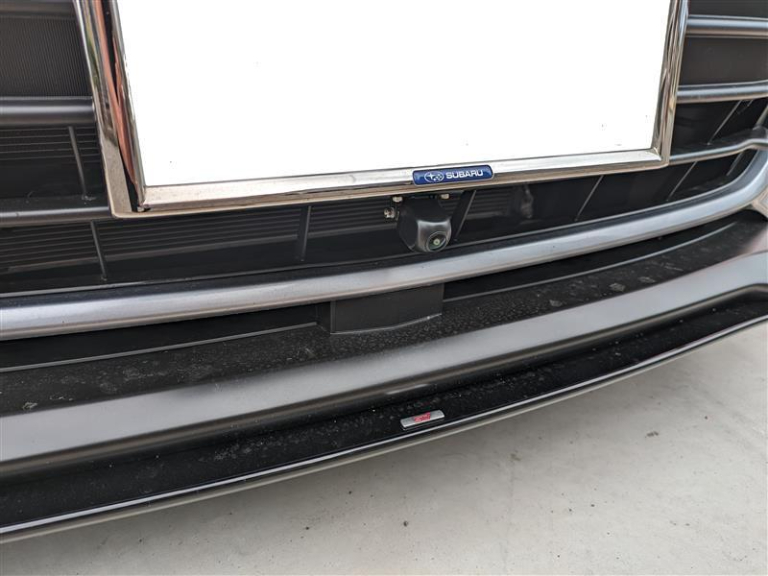

| Gần khu vực biển số trước | Lắp đặt đơn giản, dễ đi dây, ít phải khoan sâu vào cấu trúc | Dễ lệch tâm xe, phải căn kỹ để không bị hình nghiêng; tránh che biển số, tránh vị trí dễ bị va quệt khi tấp lề |
Khi chọn vị trí, nên hình dung các tình huống đi dốc hầm, xuống vỉa, quay đầu trong ngõ hẹp. Camera trước xe ô tô quá thấp sẽ dễ bị va khi mũi xe sụt dốc; quá cao lại khó thấy chướng ngại vật thấp. Ngoài ra, cần tính cả việc có lắp thêm cảm biến trước, nẹp cản, ốp body sau này để khỏi phải tháo lắp lại.
Nếu xe đã hoặc dự định lắp hệ thống gương điện tử SetCar hay camera chiếu hậu xe hơi, nên thống nhất ngay từ đầu phương án đi dây, vị trí khoan, để tổng thể gọn và không ảnh hưởng lẫn nhau giữa camera trước và sau gương.
Những yếu tố quyết định tầm nhìn của camera gắn đầu xe
Tầm nhìn phía trước không chỉ phụ thuộc vào độ phân giải. Khả năng sử dụng thực tế còn chịu tác động bởi cách bố trí, hướng quay, phần cứng thu hình và thiết bị hiển thị. Bốn yếu tố chính gồm:
- Vị trí lắp camera
- Góc đặt camera
- Chất lượng ống kính và cảm biến
- Cách hiển thị hình ảnh trên màn hình
Vị trí gắn quyết định phần đầu xe và mặt đường được bao quát. Đặt thấp, gần mép cản giúp tài xế dễ căn mũi xe lúc xuống hầm, leo vỉa hoặc đỗ sát chướng ngại. Ngược lại, điểm đặt cao cho khả năng nhìn xa tốt hơn nhưng phần cản phía trước có thể khó nhận biết, nhất là với vật thể nằm sát đầu xe.
Hướng quay theo chiều dọc ảnh hưởng đến phạm vi phía trước, còn phương ngang quyết định độ cân đối của khung hình. Góc chúc xuống quá nhiều sẽ tập trung vào khu vực gần mũi xe, trong khi góc ngửa cao dễ bỏ sót vật thấp. Sau khi hoàn thiện, nên thử tại nhiều mốc 30 cm, 50 cm và 1 m để điều chỉnh. Mắt ghi hình cũng cần nằm đúng trục giữa nhằm tránh cảm giác xe bị lệch.
Ống kính và cảm biến quyết định độ chi tiết, khả năng xử lý ánh sáng cũng như mức méo ở rìa khung. Loại góc quá rộng cho phạm vi bao quát lớn nhưng có thể khiến vật thể biến dạng, gây khó căn cự ly. Thiết kế quá hẹp lại làm giảm vùng nhìn hai bên, nhất là lúc đưa mũi xe ra khỏi hẻm. Do đó, nên chọn thông số cân bằng giữa độ rộng và khả năng tái hiện khoảng cách.
Màn hình là nơi chuyển dữ liệu thu được thành thông tin trực quan cho người lái. Kích thước, độ sáng, độ phân giải và khả năng chống phản chiếu đều ảnh hưởng đến tốc độ nhận biết vật cản. Với xe đã trang bị màn hình camera lùi ô tô, nên kiểm tra khả năng nhận thêm kênh phía trước và chuyển đổi giữa các nguồn tín hiệu để thao tác thuận tiện hơn.
Lắp camera trước cho xe ô tô cần tính kỹ vị trí, góc đặt, cách đi dây và hiển thị để hỗ trợ lái xe chứ không gây rối mắt. Nếu còn phân vân về loại camera, vị trí gắn hoặc phối hợp với camera lùi, bạn nên trao đổi chi tiết với thợ trước khi quyết định lắp.
