Nguyên lý camera 360 ô tô là điều chủ xe nên hiểu rõ trước khi lắp, vì nắm được cơ chế vận hành sẽ giúp chọn đúng hệ thống, dùng bền và xử lý được khi có lỗi hiển thị hoặc méo hình.
Tìm hiểu cơ chế vận hành của Camera 360 ô tô
Một hệ thống camera 360 ô tô cơ bản gồm 4 mắt camera, bộ xử lý trung tâm và màn hình hiển thị. Bốn mắt được bố trí ở phía trước, phía sau và hai bên xe để bao quát các khu vực mà người lái khó quan sát trực tiếp.
Quá trình thu hình từ 4 camera

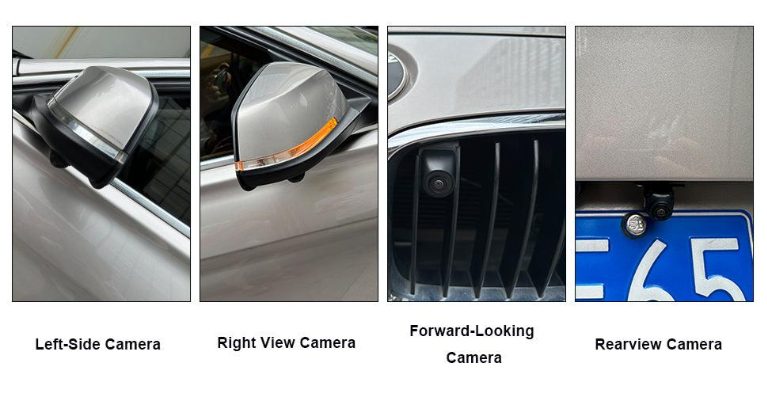

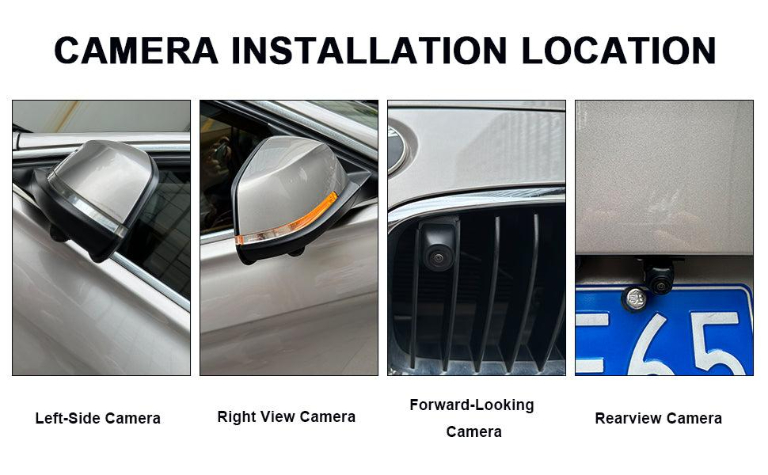

Camera phía trước thường đặt gần logo hoặc trung tâm đầu xe. Camera phía sau có thể đặt gần logo, tay mở cốp hoặc khu vực camera lùi nguyên bản. Hai mắt còn lại thường được lắp dưới gương chiếu hậu để quan sát hai bên thân xe.
Các camera sử dụng ống kính góc rộng để thu được vùng hình ảnh lớn. Khi được đặt đúng vị trí, hình ảnh từ 4 mắt sẽ có phần giao nhau, tạo dữ liệu cần thiết cho bộ xử lý thực hiện ghép hình. Camera bên phải đặc biệt quan trọng khi sử dụng camera căn lề phải ô tô. Góc quay cần nhìn rõ bánh xe, mép thân và khu vực sát lề để hỗ trợ người lái khi đỗ song song, đi qua đường hẹp hoặc tránh vật cản bên hông.
Tín hiệu từ các camera được truyền về bộ xử lý trung tâm theo thời gian thực. Khi xe di chuyển, hệ thống liên tục tiếp nhận và xử lý hình ảnh trước khi hiển thị trên màn hình.
Một số cấu hình còn có khả năng ghi hình. Khi đó, hệ thống có thể lưu lại video từ một hoặc nhiều mắt camera tùy thiết kế. Tuy nhiên, khả năng ghi hình không đồng nghĩa với việc hệ thống có thể thay thế hoàn toàn camera hành trình ô tô chuyên dụng.
Cách xử lý và ghép hình ảnh
Đây là phần quan trọng nhất trong nguyên lý hoạt động của hệ thống. Camera góc rộng thường tạo ra hình ảnh có độ cong nhất định, vì vậy dữ liệu thu được cần trải qua quá trình hiệu chỉnh trước khi ghép.

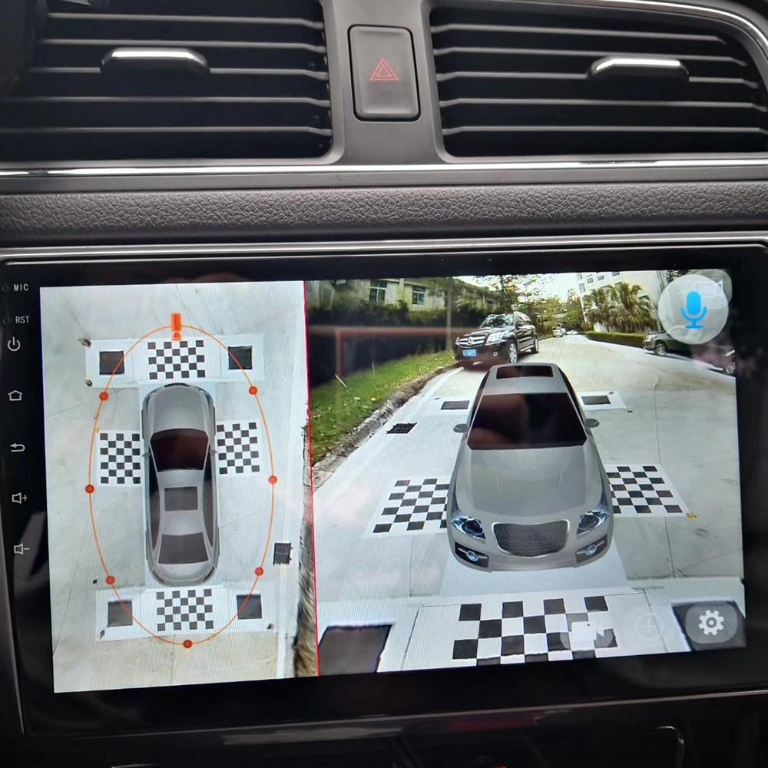

Sau khi lắp đặt, kỹ thuật viên sẽ sử dụng thảm calibrate hoặc các điểm chuẩn được bố trí quanh xe. Hệ thống dựa vào những điểm này để xác định vị trí, góc quay và vùng giao nhau giữa các camera.
Phần mềm tiếp tục hiệu chỉnh biến dạng do ống kính, căn chỉnh các vùng hình ảnh và ghép chúng thành góc nhìn giả lập từ trên xuống. Nhờ vậy, xe có camera 360 có thể hiển thị đồng thời khu vực phía trước, phía sau và hai bên thân xe.
Nếu bạn đang muốn lắp camera 360 cho ô tô nhưng ưu tiên khả năng quan sát rõ, kết nối ổn định và hạn chế can thiệp vào hệ thống điện zin, có thể tham khảo camera 360 SetCar. Hệ thống sử dụng mắt cam Sony AHD A325 hỗ trợ quay đêm, bộ nhớ USB 32GB lưu video đến 48 giờ, cùng các tính năng vạch đánh lái, căn khoảng cách và kết nối Plug & Play căn chỉnh 4 mắt sau khi lắp để hình ảnh hiển thị đồng nhất hơn.
Hệ thống hiển thị hình ảnh như thế nào?

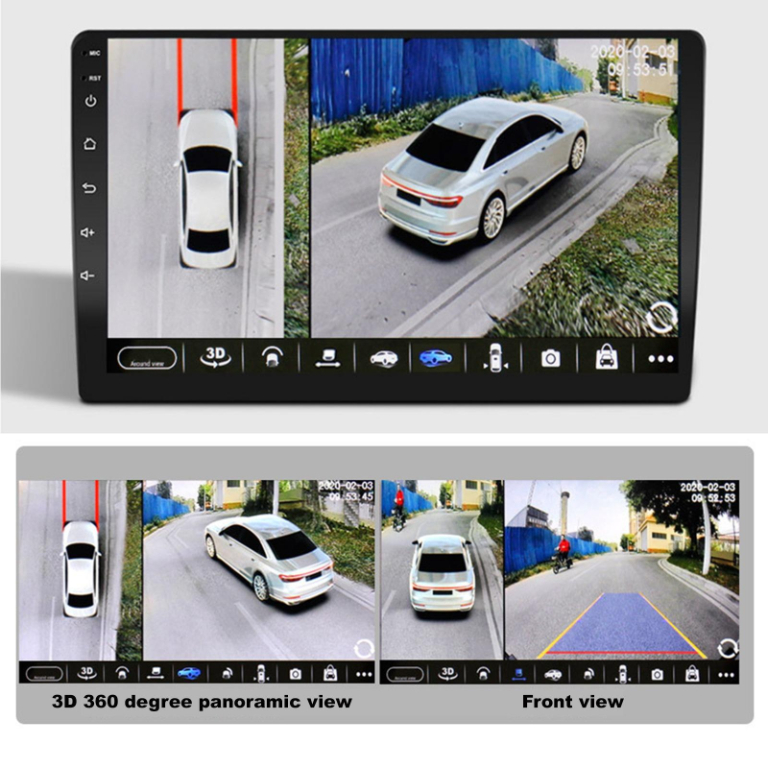

Màn hình trung tâm là nơi hiển thị hình ảnh sau khi bộ xử lý hoàn tất quá trình ghép. Tùy cấu hình, người dùng có thể chuyển đổi giữa góc nhìn toàn cảnh và từng camera riêng lẻ. Khi vào số R, hệ thống thường ưu tiên hình ảnh phía sau kết hợp góc nhìn toàn cảnh để hỗ trợ lùi xe. Khi bật xi nhan, một số bộ có thể chuyển sang camera bên tương ứng, giúp người lái quan sát khu vực sát thân xe.
Ở tốc độ thấp, camera trước cũng có thể được sử dụng để hỗ trợ đi qua cổng hẹp, đường nhỏ hoặc khu vực có nhiều vật cản. Đây là lý do xe có camera 360 thường thuận tiện hơn khi xoay xở trong hầm chung cư, bãi đỗ chật hoặc đường phố đông phương tiện.
Những yếu tố ảnh hưởng đến chất lượng hình ảnh
Chất lượng hình ảnh không chỉ phụ thuộc vào độ phân giải camera. Vị trí lắp, góc quay, khả năng xử lý và quá trình calibrate đều có ảnh hưởng trực tiếp đến độ chính xác của hình ảnh toàn cảnh.

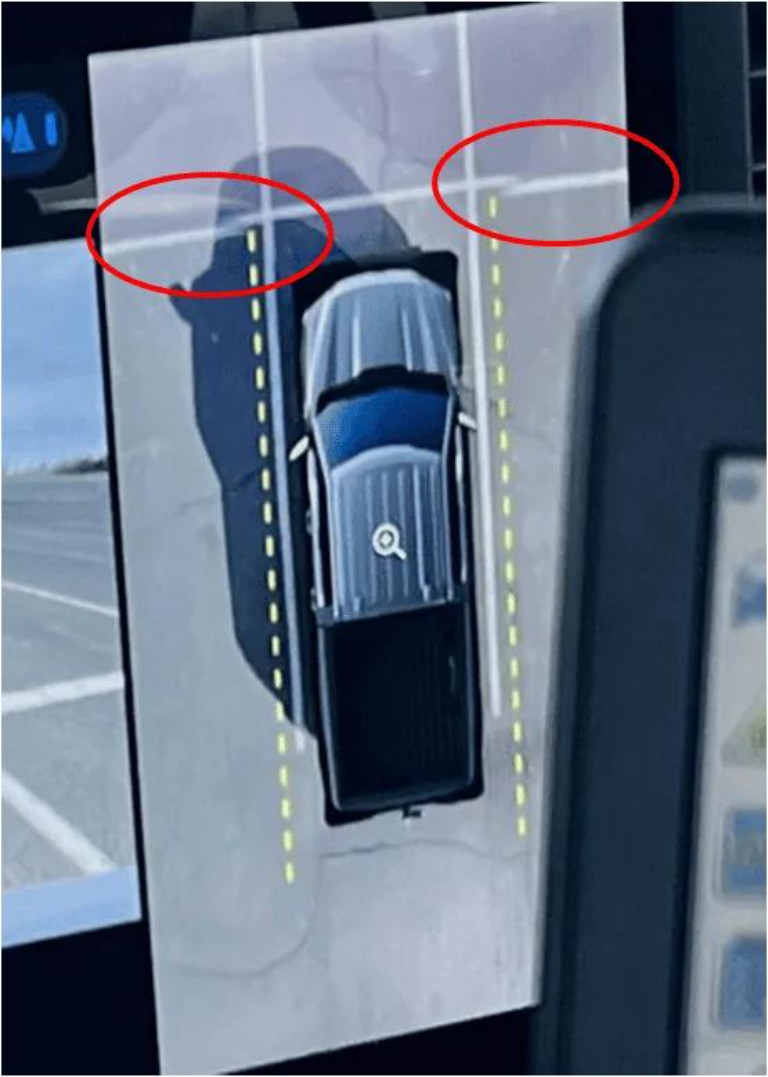

Camera đặt quá lệch có thể khiến các vùng ghép bị sai. Camera bị che bởi chi tiết ngoại thất cũng làm giảm góc quan sát. Trong khi đó, calibrate không chính xác có thể khiến đường căn bánh hoặc khoảng cách giữa xe và vật thể bị sai lệch.
Hai yếu tố cần được kiểm tra kỹ gồm:
- Camera phải được lắp cân đối, góc quay phù hợp và không bị che khuất bởi các chi tiết ngoại thất.
- Hệ thống phải được calibrate đúng quy trình để hình ảnh 4 mắt ghép liền mạch và sát với vị trí thực tế của xe.
Ngoài phần camera, màn hình cũng cần tương thích với hệ thống. Xe sử dụng màn hình zin, Android hoặc màn hình tích hợp riêng sẽ có phương án kết nối khác nhau. Kiểm tra trước khả năng tương thích giúp hạn chế việc phải can thiệp sâu vào hệ thống điện. Cách lắp camera 360 cho ô tô cần đảm bảo đúng vị trí 4 mắt, đi dây gọn, kết nối phù hợp với màn hình và calibrate chính xác sau khi hoàn thiện.
Những thói quen khiến camera 360 nhanh xuống cấp
Camera được lắp bên ngoài xe thường xuyên tiếp xúc với bụi, nước, bùn đất và nhiệt độ cao. Vì vậy, cách sử dụng cũng ảnh hưởng đến tuổi thọ của hệ thống. Không nên dùng vòi xịt áp lực cao dí trực tiếp vào mắt camera trong thời gian dài. Áp lực nước lớn có thể ảnh hưởng đến gioăng và làm tăng nguy cơ hơi ẩm lọt vào bên trong.

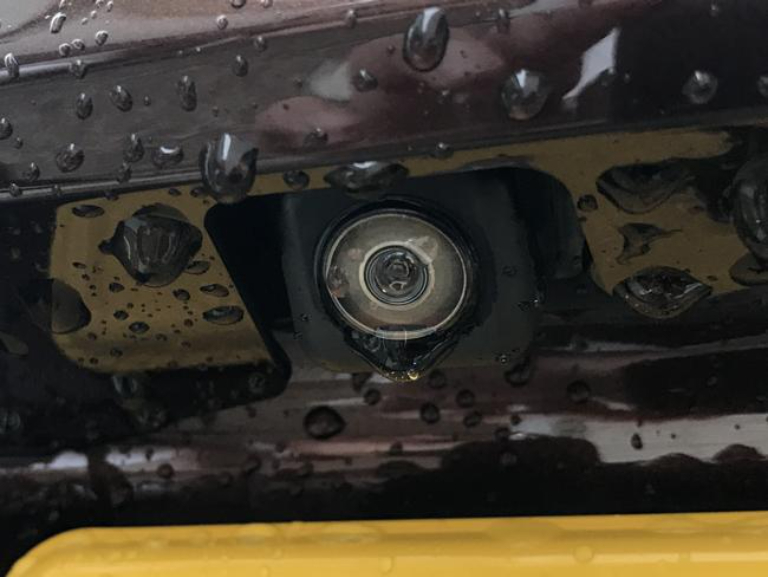

Mắt camera cũng cần được vệ sinh định kỳ bằng khăn mềm. Bụi bẩn hoặc nước khô bám trên bề mặt có thể khiến hình ảnh mờ, lóa hoặc giảm chất lượng vào ban đêm. Khi tháo gương, cản hoặc thực hiện các công việc liên quan đến ngoại thất, cần tránh kéo mạnh dây và giắc camera. Dây bị lỏng hoặc đứt ngầm có thể khiến một góc hình ảnh chập chờn hoặc mất tín hiệu.
Nếu xuất hiện hơi nước bên trong camera, hình ảnh bị mờ, mất màu hoặc một góc hiển thị không ổn định, nên kiểm tra sớm để tránh lỗi kéo dài. Nếu đang cân nhắc có nên lắp camera 360 cho xe hơi, chủ xe nên dựa vào nhu cầu thực tế như đi phố hẹp, đỗ xe, căn lề hoặc thường xuyên di chuyển trong không gian chật.
Nguyên lý camera 360 ô tô khá đơn giản nhưng dùng bền hay không lại phụ thuộc rất nhiều vào thói quen của chủ xe; nếu còn phân vân việc lắp, cách dùng hay bảo quản, hãy trao đổi kỹ với thợ trước khi quyết định để chọn được phương án phù hợp với nhu cầu thực tế.
